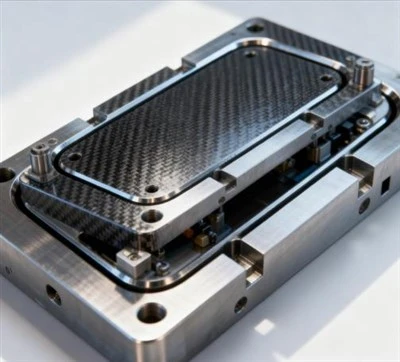

قالب کاپوت موتور فیبر کربن

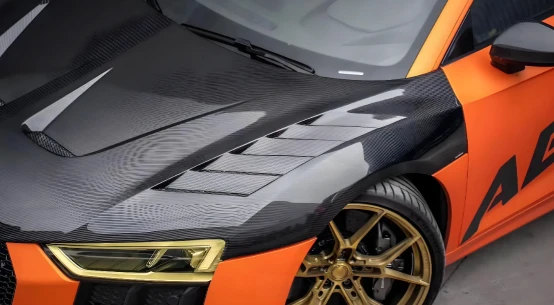

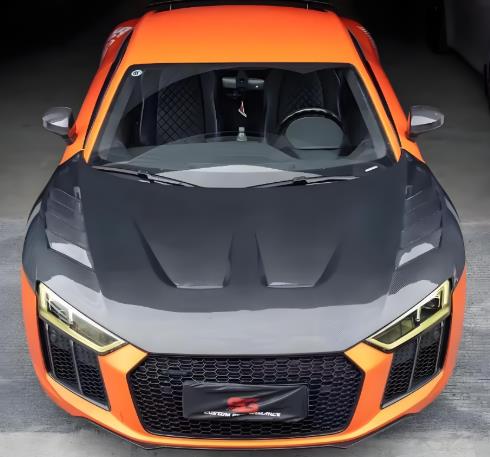

قالب کاپوت فیبر کربن یک ابزار تخصصی است که برای تشکیل هود فیبر کربنی (CFRP Hood) خودروها استفاده می شود. الزامات اصلی عبارتند از دقت بالا، استحکام بالا و تغییر شکل حرارتی کم برای اطمینان از ظاهر سطح، دقت ابعادی و استحکام ساختاری هود.



I. انتخاب مواد قالب

·آلیاژ آلومینیوم (مانند 6061-T6):سبک وزن، هدایت حرارتی سریع، خواص پردازش خوب، مناسب برای تولید دسته ای کوچک و متوسط ​​و نمونه سازی سریع.

·فولاد (مانند P20، S50C):استحکام بالا، مقاومت در برابر سایش خوب، مناسب برای تولید انبوه، اما وزن سنگین و هزینه بالا.

·مواد کامپوزیت فیبر کربن (CFRP):ضریب انبساط حرارتی پایین، سازگاری خوب با محصولات، سبک وزن، مناسب برای قالب‌های سطح منحنی با دقت بالا{{0} و پیچیده، اما هزینه بالا.





II. نکات کلیدی طراحی ساختار قالب

1.طراحی تقسیم قالب

• این ساختار یک طرح تقسیم قالب درونی و بیرونی را اتخاذ می کند. خط جداکننده روی سطح غیر ظاهری هود (مانند ناحیه لبه لبه) قرار می‌گیرد که ظاهر کامل و قالب‌گیری صاف را تضمین می‌کند.
• قابل طراحیماژول لبه فلنجهم قالب گیری یکپارچه و هم برش لبه را امکان پذیر می کند.



2. پروفایل و دقت

• بر اساس داده‌های اسکن سه‌بعدی کل خودرو، مدل‌سازی برای اطمینان از صحت تناسب با بدنه خودرو انجام می‌شود.
• سطح روکش پروفیل باید به درجه A برسد (Ra کمتر یا مساوی 0.8 میکرومتر)، که مستقیماً ظاهر محصول را تعیین می کند.
• ابعاد کلید با تحمل ± 0.3 میلی متر کنترل می شود و سوراخ های نصب دقیقاً در محل قرار می گیرند.



3. تقویت و حمایت

• پشت قالب مجهز به شبکه‌ای-دنده‌های تقویت‌کننده (فاصله ۳۰۰ تا ۵۰۰ میلی‌متر) است که نه تنها وزن را کاهش می‌دهد، بلکه استحکام را نیز افزایش می‌دهد و از تغییر شکل تحت فشار جلوگیری می‌کند.
• قاب نگهدارنده باید در تماس نزدیک با سطح قالب باشد، فشار را به طور یکنواخت توزیع کند و از تمرکز تنش موضعی جلوگیری کند.



4. سیستم تهویه و خلاء

• شیارهای تهویه در لبه‌های حفره قالب (عرض 0.5 تا 1.0 میلی‌متر) قرار می‌گیرند و از ایجاد لکه‌های سطحی یا کمبود مواد در هوای محبوس جلوگیری می‌کنند.
• لازم است با فرآیندهای کیسه های خلاء / مخازن پرس گرم سازگار باشد. قالب باید عملکرد آب بندی وکیوم خوبی داشته باشد (نرخ نشت کمتر یا مساوی 0.01 Pa・m³/s).





III. انطباق فرآیندهای تولید اصلی

RTM (ریخته گری انتقال رزین):قالب به استحکام بالایی نیاز دارد و باید عملکرد آب بندی خوبی داشته باشد. برای محصولات با حجم متوسط ​​و{2}}با کیفیت مناسب است.

قالب گیری اتوکلاو: قالب باید در برابر دماهای بالا (120-180 درجه) و فشارهای بالا (0.5-1.0 مگاپاسکال) مقاوم باشد و برای پایداری حرارتی نیازهای بسیار بالایی دارد.

قالب گیری کیسه خلاء:هزینه نسبتا کم است، مناسب برای تولید دسته ای کوچک یا اجرای آزمایشی است، اما برای سطح قالب و عملکرد آب بندی الزامات بالایی دارد.

فرآیند قالب هسته انبساط:با استفاده از مواد هسته قابل انبساط (مانند کوریدیون)، می تواندساختار پیچیده بدن- مجرای با یک کانال تهویه را تشکیل می‌دهدهیچ اتصال ثانویه ای لازم نیست و چرخه قالب گیری کوتاه است (تقریباً 8 تا 15 دقیقه).





IV. اقدامات احتیاطی کلیدی برای ساخت و استفاده



گوشه های گرد و انتقال:گوشه حفره، ریشه فیله دندهR بزرگتر یا مساوی 3 میلی متر, گرادیان انتقال ضخامت (نسبت کمتر یا مساوی 1:5)، برای جلوگیری از تمرکز استرس و درمان تاب.

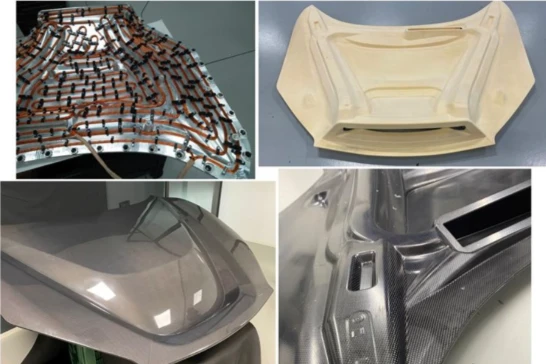

سیستم گرمایش / سرمایش:ساخت‌شده-در خط لوله گرمایش یکنواخت تضمین می‌کند که اختلاف دما در طول پخت کمتر یا مساوی 5± درجه باشد و از استرس داخلی در محصول جلوگیری می‌کند.

تخریب و نگهداری:از یک-دمای-مقاوم خاص ویژه استفاده کنید. پس از قالب گیری، به آرامی خنک شده و قالب را به طور یکنواخت بردارید تا از تاب برداشتن جلوگیری شود. به طور منظم دقت سطح و عملکرد آب بندی را بررسی کنید.





V. عیوب معمول و اقدامات متقابل

حباب های سطحی / سوراخ های پین: بهبود عملکرد اگزوز، افزایش سطح خلاء و بهینه سازی جریان رزین.

تاب برداشتن و تغییر شکل محصول: سفتی قالب را بهینه کنید، سرعت خنک شدن را کنترل کنید و جهت چیدمان فیبر را تنظیم کنید.

ناهماهنگی خط قالب: بهبود ساختار موقعیت قالب و بهبود دقت بسته شدن قالب.

ساختار لایه ای: اطمینان حاصل کنید که لمینت فاقد چروک است، تراکم خلاء کامل است و پارامترهای پخت مناسب هستند.
