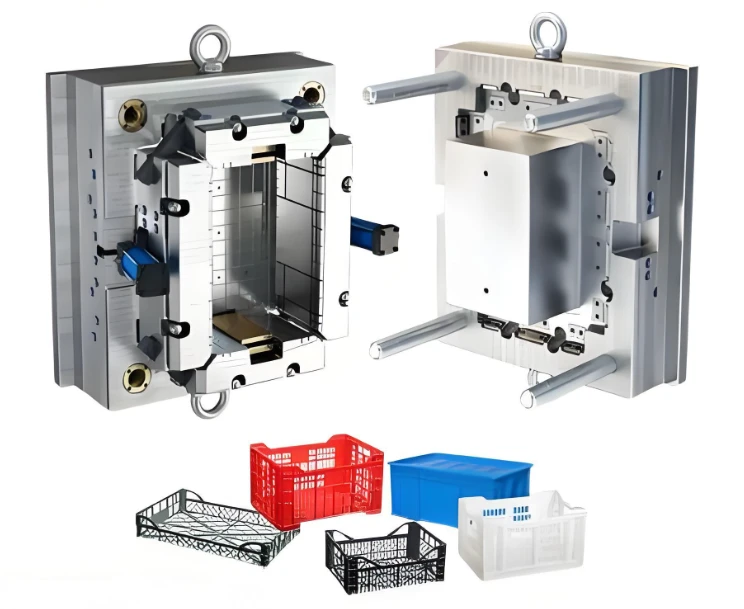

قالب تزریق برای جعبه گردش

TheTurnover Box یک جزء پوسته نازک-حفره عمیق است. مواد اولیه اصلی عبارتند از: PP و HDPE. ویژگی‌های محصول: سطح صاف بزرگ، دنده‌های تقویت‌کننده با توزیع متراکم، گیره محکم دسته / انباشته، مستعد تاب برداشتن، و موقعیت‌های دنده بسیار مستعد به دام انداختن هوا هستند. قالب‌های اصلی عمدتاً تک حفره‌ای و{4}}هسته لغزنده چهار طرفه-از نوع کششی هستند.



I. طرح ساختار کلی قالب اصلی



1. طرح جدایی

سطح جداسازی در حداکثر کانتور دهانه بالایی بدنه جعبه تنظیم می شود.

· دستگیره های دیوار کناری و گیره های حد انباشته بدنه جعبه → چهار-کشش هسته لغزنده چهار طرفه(اسلایدر قالب ثابت متداول ترین نوع مورد استفاده است)

· ساختار معکوس داخل بدنه جعبه (شیار داخلی) ← مکانیزم سقف شیبدار



2. دو مسیر برای-کشش هسته

1) لغزنده ستون راهنمای شیبدار:کم هزینه، معمولاً برای جعبه‌های کوچک و متوسط-استفاده می‌شود. مستعد ساییدگی در هنگام تولید-سرعت بالا، با نیروی کشش هسته محدود-

2) اسلایدر چهار طرفه-سیلندر-:ترجیحاً برای-جعبه‌های چرخشی با اندازه بزرگ، هسته پایدار-کشش، حرکت قابل کنترل، مناسب برای خطوط تولید خودکار؛ لغزنده باید یک سیستم آب خنک کننده مستقل در داخل داشته باشد



3. سیستم تخلیه (مهمترین نقطه، جلوگیری از ایجاد علائم سفید در فرورفتگی بالا و پایین)

سه راه حل بالغ:

1. بیرون ریختن صفحه فشاری (صفحه بالایی) [ترجیحا]:نیروی یکنواخت، سطح مسطح بزرگ کمتر آسیب می بیند. مناسب برای جعبه های گردش لجستیک استاندارد

2. خروج ترکیبی صفحه فشار + پین:پین ها در تقاطع دنده ها، با در نظر گرفتن هر دو قاب و دنده های تقویت کننده پایین

3. ساختار جهشی ثانویه:برای جعبه‌های{0}}عمق{1} بسیار زیاد و محصولات با شیب قالب‌گیری کوچک، ابتدا قالب‌گیری را از قبل-قبل از قالب‌گیری و سپس بیرون انداختن کامل برای جلوگیری از آسیب رساندن به بدنه جعبه

نکات طراحی: پین ها از ظاهر سطح جلوگیری می کنند. به طور متقارن مرتب شده اند؛ هوای ذخیره-فشار خروج کمکی برای کاهش چسبندگی خلاء قالب.





II. سیستم ریختن (مقایسه روزنه های ریختن)



طرح	صحنه قابل اجرا	شایستگی های نسبی
دروازه کناری به شکل فن پایین ({0}}دونده سرد)	جعبه های حمل و نقل استاندارد، با بودجه محدود	مذاب به طور یکنواخت پر می شود و انقباض پایین را کاهش می دهد. برش دستی دروازه مورد نیاز است و در نتیجه قسمت دسته محصول هدر می رود.
دروازه کناری دیواری-	الزامات ظاهری بالا و خطوط تولید خودکار	ریخته گری توقف خودکار، بدون علامت نازل ریخته گری؛ برای جعبه های بسیار بزرگ مناسب نیست. این فرآیند طولانی و مستعد کمبود مواد است.
تزریق چند نقطه ای رانر داغ (نوع دریچه سوزنی)	جعبه های گردش مالی بزرگ، خروجی بالا، پیگیری چرخه کوتاه	پر شدن متعادل، علائم همجوشی ضعیف، بدون دسته. هزینه قالب افزایش یافته است.



یادآوری کلیدی: برای اجزای بزرگ، تجزیه و تحلیل جریان قالب باید انجام شود تا محل علائم جوش و مناطق مستعد به دام افتادن گاز را پیش بینی کند. سعی کنید علائم جوش را در نواحی غیر-بار-و غیر{3}}بصری قرار دهید.





III. سیستم خنک کننده (تعیین تاب و چرخه قالب گیری)



بزرگترین نقطه درد جعبه چرخش: خنک کننده ناهموار → قوس پایین و تغییر شکل چهار طرف.

1. مدل هسته متحرک:با استفاده از یک آب-مسدود کننده آب / اسپری{1}}راهی آب، دستیابی به خنک شدن کامل در داخل حفره عمیق.

2. حفره مدل ثابت، اسلایدرهای چهار-:هر کدام یک مدار خنک کننده مستقل دارند، کنترل دما مبتنی بر منطقه-است.

3. آبراه 20-30 میلی متر از سطح حفره فاصله دارد و آبراه ها در گوشه ها و نواحی دنده متراکم تر هستند.

4. اختلاف دما بین آب ورودی و خروجی باید کمتر یا مساوی 5 درجه باشد. در شرایط ایده آل، چرخه قالب گیری را می توان تا 20٪ کوتاه کرد - 30%.





IV. سیستم اگزوز (راه حل هایی برای عیوب مکررگردش مالیجعبه)



مشکل رایج: تجمع گاز در انتهای دنده های تقویت کننده ← لبه های سوخته، حباب، استحکام اتصال ضعیف

1. شکاف های هواکش را در اطراف سطح جداکننده، در گوشه ها، و در محل های علامت جوش باز کنید: عمق 0.02 - 0.05 میلی متر، عرض 6 - 15 میلی متر.

2. از درج برای مهر و موم کردن دریچه در انتهای تمام دنده های تقویت کننده و گوشه های مرده گیره-در قسمت های (0.015 - 0.025 میلی متر) استفاده کنید.

3. شکاف های هواگیری را در سطح جفت بلوک کشویی و سطح هدایت کننده بالای شیبدار رزرو کنید. برای مناطق بسیار گاز{1} انباشته شده، می توان فولاد قابل تنفس را تعبیه کرد.





V. انتخاب مواد قالب (PP/HDPE بدون خوردگی، با تاکید بر مقاومت در برابر سایش)



1. نوع اقتصادی (در 100000 چرخه قالب)حفره قالب / هسته: P20 / 1.2311 (HRC28-32)؛ پایه قالب S50C

2. مدل عمومی تولید انبوه (عمدتاً توصیه می شود)حفره / هسته قالب: 718H / 1.2738 (HRC33-38)، با عملکرد پولیش و حکاکی خوب، عمر مفید 40٪ بالاتر از P20 است و قالب جعبه HuangyanTurnover رایج ترین مورد استفاده است.

3. تولید انبوه-بلند مدت-با پر کردن جزئی فیبر شیشه، حفره قالب تحت درمان نیتریدینگ قرار می گیرد. بلوک مقاوم در برابر سایش{0}}بلوک کشویی از آلیاژ مس / آلیاژ سخت استفاده می کند.

جعبه غذا-gradeTurnover، در صورت نیاز به جلوگیری از زنگ زدگی، می تواند S136H را انتخاب کند، هزینه به طور قابل توجهی افزایش می یابد، و جعبه های لجستیک معمولی معمولاً استفاده نمی کنند
